国产一区二区三区四-五月天婷婷丁香激情六月久久-鸡巴炒小穴出水视频欧美-拔插拔插海外视频永久华人

磨削燒傷會顯著降低軸承的承載能力、疲勞壽命和可靠性，其影響主要體現為以下三個層面：

一、材料性能劣化‌
表層硬度下降‌
燒傷區(qū)發(fā)生高溫回火，導致淬火馬氏體轉變?yōu)榍象w或索氏體，硬度從正常值58-64HRC降至45HRC以下，削弱抗磨損能力。
組織脆化與軟化‌
二次淬火燒傷形成脆性馬氏體白層，而回火燒傷區(qū)組織粗化，二者均降低材料韌性。
二、應力與裂紋風險‌
殘余拉應力劇增‌
燒傷區(qū)因急速冷熱循環(huán)產生高達800-1200 N/mm²的拉應力（正常加工僅400 N/mm²），成為裂紋萌生源。
微裂紋擴展‌
在交變載荷下，殘余拉應力會引發(fā)網狀裂紋（龜裂），最終導致表層剝落。

典型表現：燒傷嚴重時肉眼可見焦黃至青藍色氧化膜，伴隨微觀裂紋。

三、功能性失效‌
疲勞壽命驟降‌
軟化層加速滾道塑性變形，在循環(huán)應力下產生壓痕、蠕變，引發(fā)早期疲勞失效。
動態(tài)精度喪失‌
燒傷導致的局部組織不均使軸承旋轉精度下降，振動噪聲增大，極端情況下卡死。

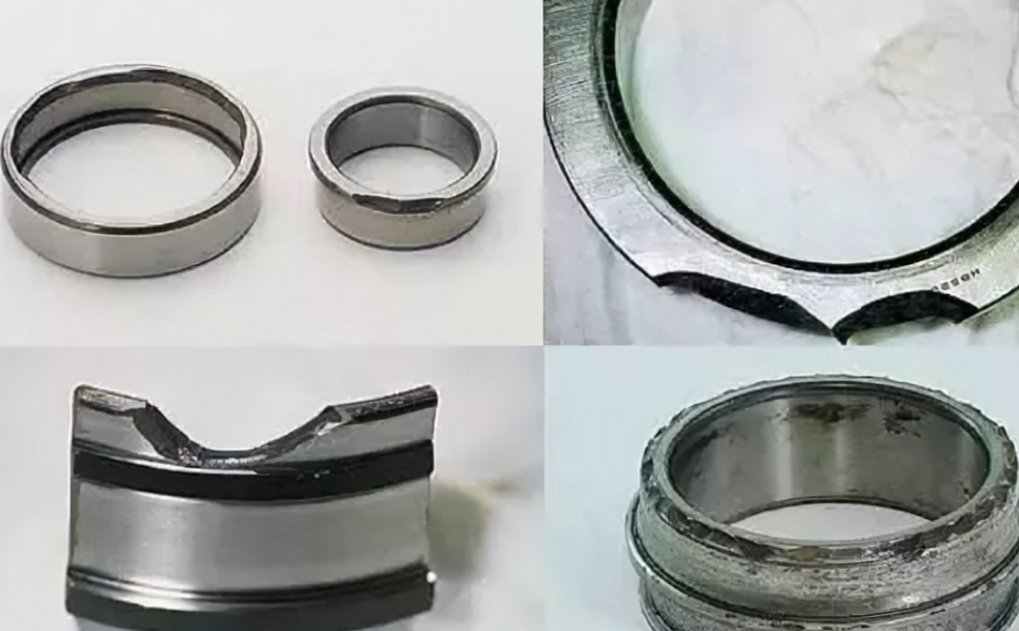

突發(fā)性斷裂‌
裂紋擴展至臨界尺寸時，可能引發(fā)套圈或滾動體斷裂，造成設備連鎖損壞。

關鍵結論‌：磨削燒傷對軸承的影響本質是“硬度衰減→應力集中→裂紋增殖→功能崩潰”的連鎖反應。預防需優(yōu)先控制磨削溫升（如優(yōu)化砂輪與冷卻），并通過磁彈法（BN法）等無損手段實時監(jiān)控燒傷風險。
